JUNG KNX helpt Cedrah innoveren

Cedrah biedt levensloopbestendige woningen en zorgcentra met voorzieningen voor ouderen. Persoonlijke aandacht, zelfstandigheid waar mogelijk en een vertrouwde omgeving zijn de speerpunten in de Cedrah woongemeenschappen. Er zijn momenteel negen locaties in Zeeland en Zuid-Holland.

Personeelstekort
Ook Cedrah heeft te maken met een stijgende vraag naar zorg en tegelijkertijd een chronisch tekort aan personeel. Om het welzijn van de bewoners zeker te kunnen stellen moest er geïnnoveerd worden. Op de locatie Beth San in Moerkapelle, zat een verouderd systeem voor klimaatregeling en zonwering. De zonwering werd door de bewoners bediend.

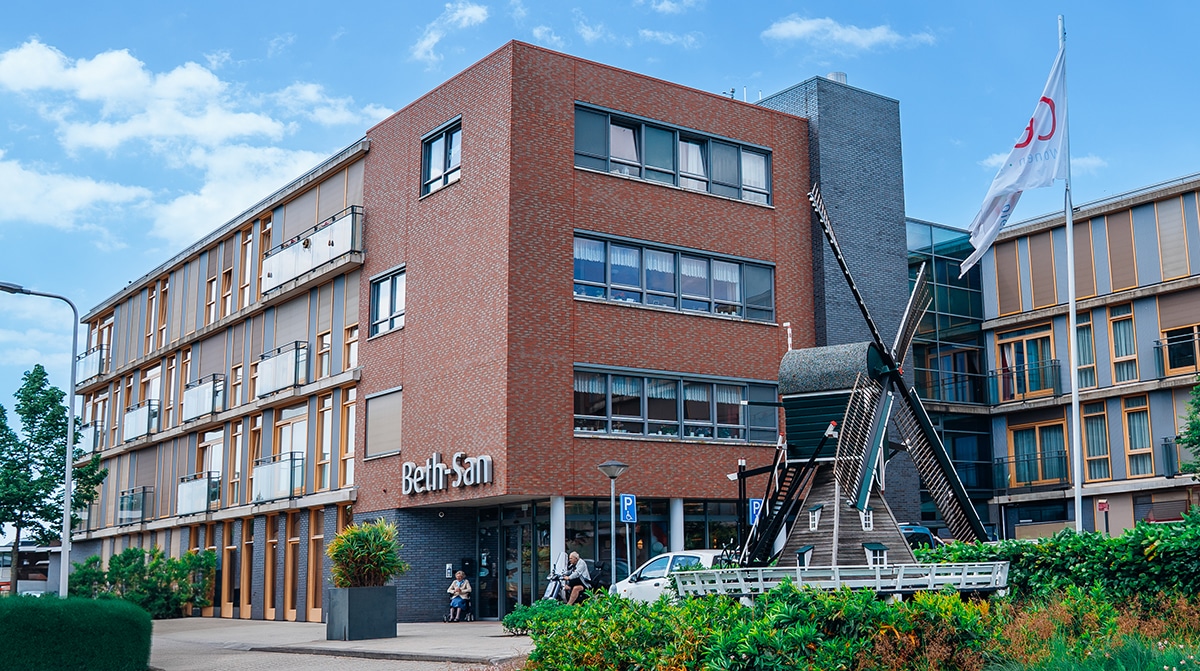

De eerste locatie is Beth San
Het vernieuwen en innoveren van de installaties op de bestaande locatie Beth San diende tegelijkertijd als vingeroefening voor de volgend jaar nieuw te bouwen zorgappartementen in Moerkapelle. De firma Heuvelman Totaalinstallatie B.V. uit Krimpen a/d IJssel werd gevraagd voor de aanleg van de installaties. Met het oog op de toekomst besloot projectleider Harm van Vliet in overleg met Cedrah teamleider Jan van Beek dat het tijd werd voor slimme installaties en nam contact op met Hateha B.V. om hierover te brainstormen. De keuze viel op het JUNG KNX systeem als innovatie oplossing.

Het probleem
Bij klachten van bewoners dat het te koud of te warm was moest het personeel ter plekke op de kamers gaan kijken wat er aan de hand was. Ook de combinatie met een niet goed werkend zonweringsysteem gaf veel klachten. Het personeel was met het oplossen van dergelijke zaken veel tijd kwijt en ondertussen liep de energierekening op.

Duidelijk voor de bewoners

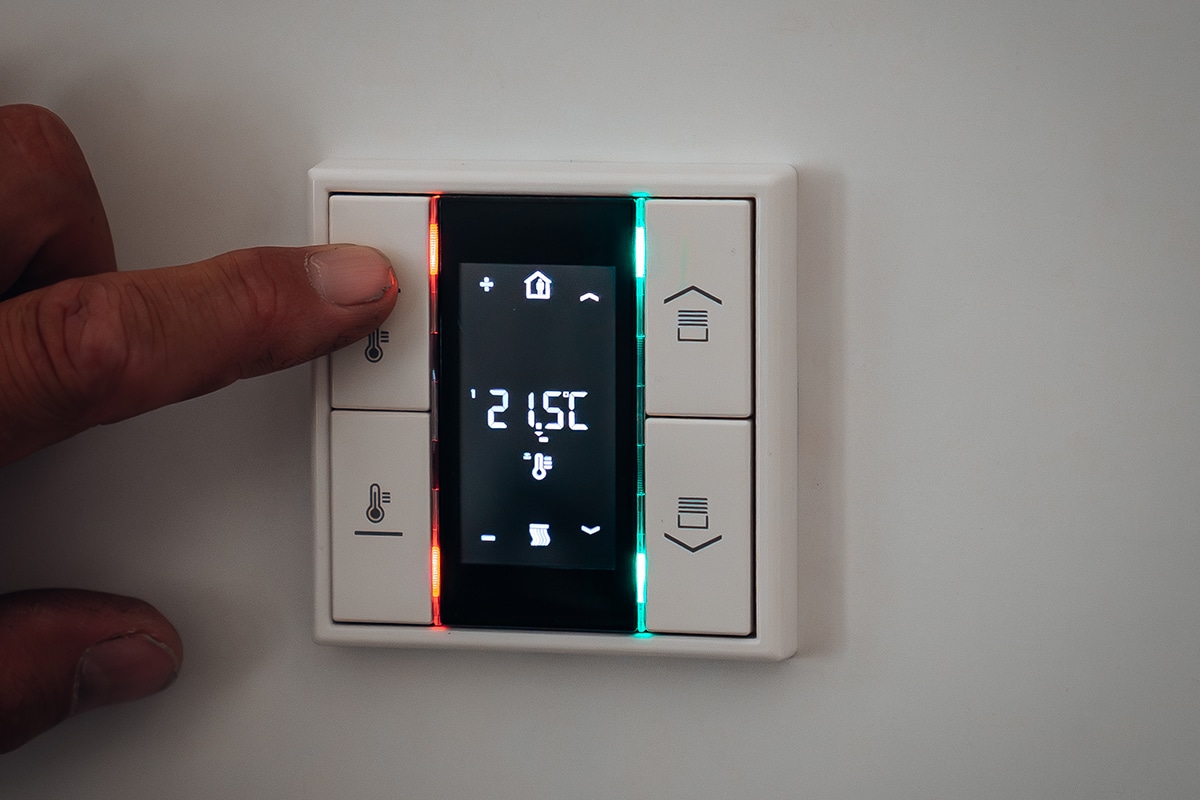

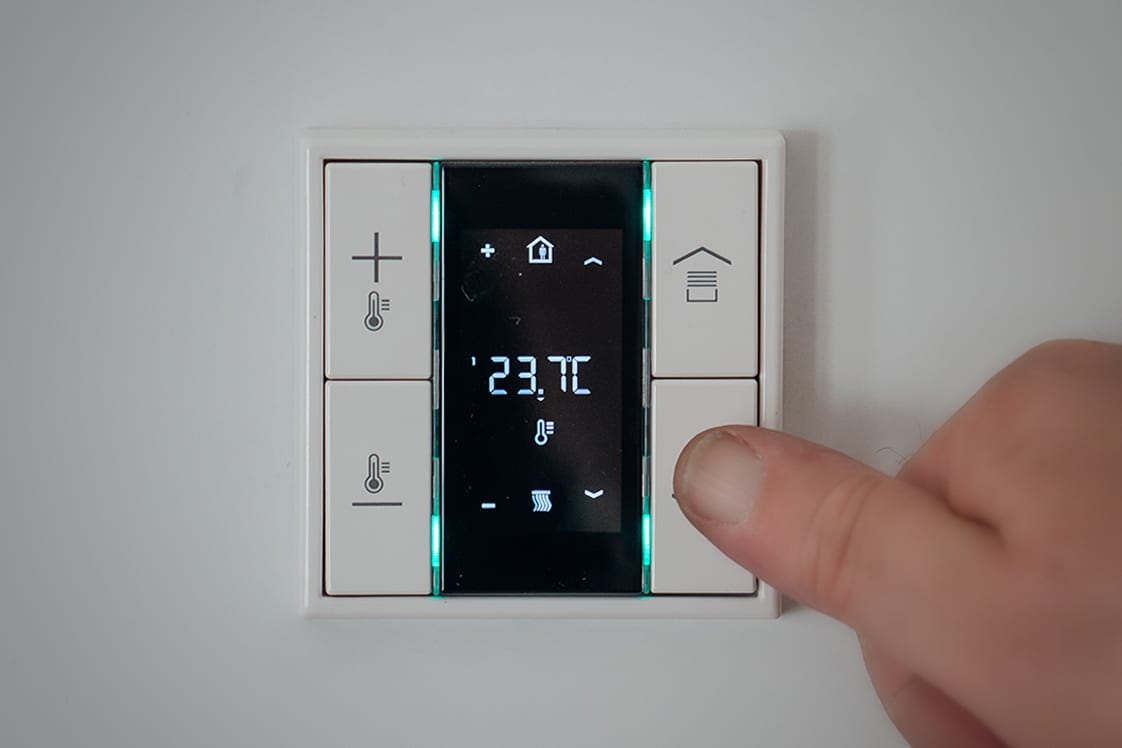

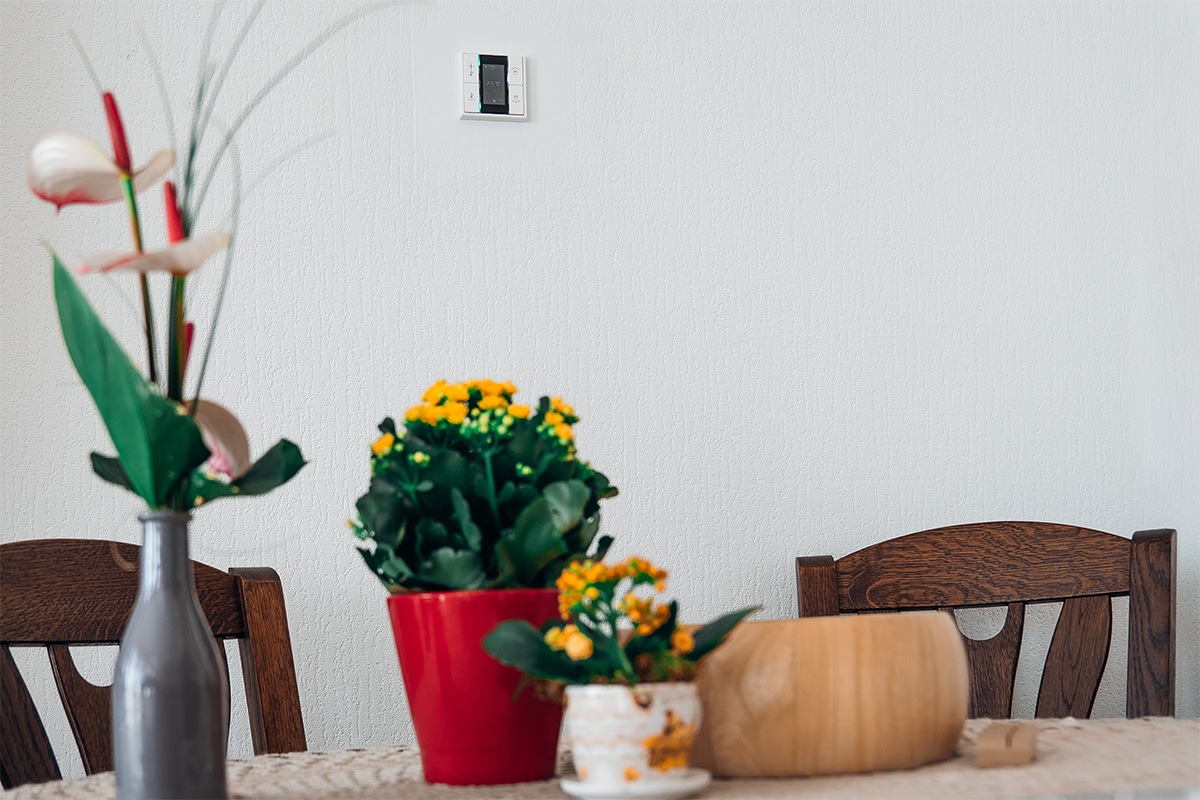

In het nieuwe systeem hebben de bewoners voor de bediening van de KNX installatie in de woonkamer een F 50 ruimtecontroller voor de zonwering en vloerverwarming/-koeling en in de badkamer zit een F 50 ruimtecontroller voor de vloerverwarming. Met de symbolen van temperatuur en zonwering is nu direct duidelijk welke knop ze moeten indrukken. Er is een setpoint ingesteld van 21˚C, die met een range van 2˚ hoger of lager kan worden bijgesteld.

Voor de besturing van de zonwering in de kamers zijn 6-voudige schakelactoren / 3-voudige jaloezieactoren gebruikt, omdat er twee kanalen nodig zijn per zonwering en de kamers meerdere screens hebben. Daarnaast zijn er 6-voudige verwarmingsactoren gebruikt voor het aansturen van de ventielen. Het universele KNX weerstation zorgt ervoor dat de schermen uitgaan bij zon, en dat ze tijdig opgehaald worden als het te hard waait of regent. Door de koppeling met de w-installatie werken de thermostaten als warm-/koelbedrijf.

Remote

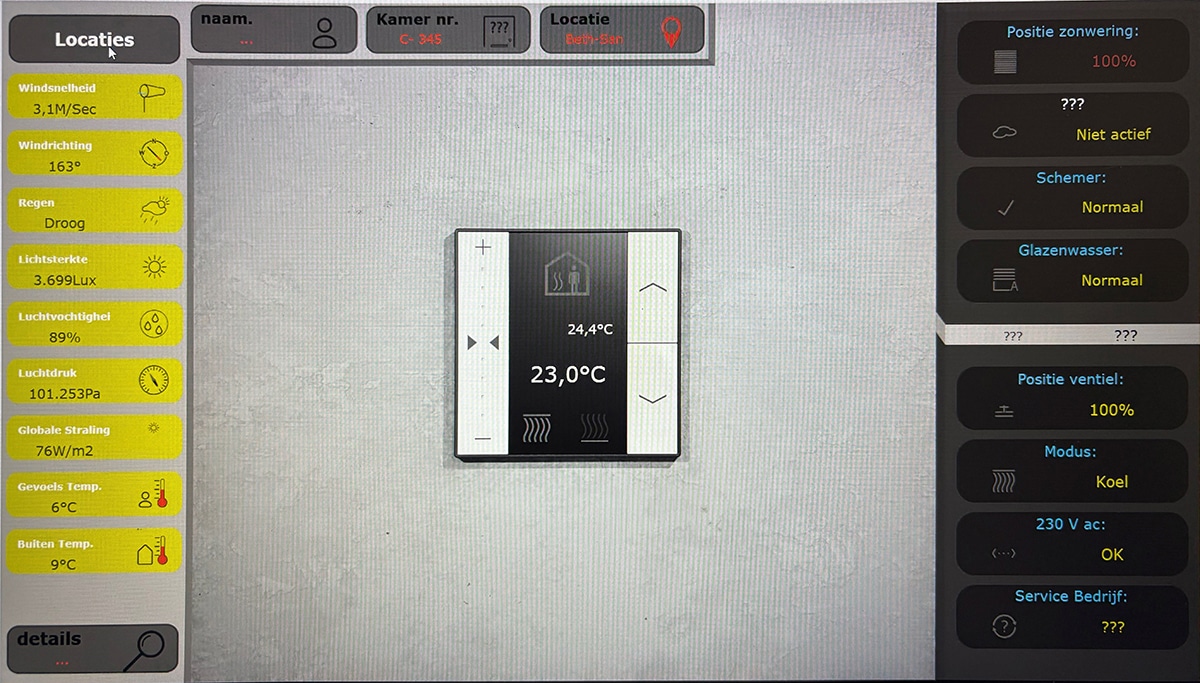

De KNX installatie is met een IP interface verbonden op het netwerk van overkoepelende organisatie Cedrah. Hierin heeft de netwerkbeheerder van Cedrah een eigen VLAN (Virtueel LAN) gebouwd. In dit netwerk is een centrale server aanwezig, waar het visualisatiepakket JUNG Visu Pro op is geïnstalleerd. De visualisatie geeft de gebruiker een compleet overzicht van de installatie, momenteel op de drie locaties Beth San, Hebron en Nebo en bevat actuele metingen van weerstations, en de status van storingen en meldingen, zoals:
• Netspanning op de vloerverwarming verdelers.
• Ventielen in storing en/of kortsluiting.
• Permanente handbediening van de actoren geactiveerd

De status van de sturingen van zonwering en thermostaten:
• Instellen en overbruggen van gewenste temperaturen.
• Glazenwasschakeling geactiveerd of gedeactiveerd
• Servicebedrijf voor ventielen of zonwering activeren (ten behoeve van onderhoud).

Naast de JUNG Visu Pro software is ook het ETS 6 programma geïnstalleerd op de server. Hiermee hebben de system integrator en de installateur toegang tot de installatie. Zij kunnen desgewenst wijzigingen aanbrengen in de programmering en kunnen processen monitoren.

Tijdwinst door JUNG Visu software
Duidelijker en gemakkelijker voor de bewoners is niet de enige vooruitgang. Door het JUNG KNX systeem ook uit te rusten met de JUNG Visu Pro software kunnen de zonwering en de klimaatregeling op afstand worden gevisualiseerd en bediend en kunnen de medewerkers van de technische dienst zelf ook inloggen. Dat betekent dat het zorgpersoneel bij een klacht van de bewoners niet meer ter plekke hoeft te gaan kijken of de zonwering naar beneden is. Als de led bij de tasterknop voor zonwering rood brandt staat er te veel wind of regent het en is de zonwering geblokkeerd. Met de visualisatie is nu nog voor drie locaties, per locatie, per verdieping én per kamer te zien of de zonwering neer is. In de loop der tijd zullen alle locaties op deze wijze beheerd worden.

Secure is de nieuwe norm
De JUNG Visu Pro software staat in een datacentrum van Cedrah zelf en maakt verbinding met de IP interfaces in de verschillende verzorgingstehuizen, waaronder Moerkapelle. Het systeem voldoet hiermee aan de regelgeving NIS 2, de regelgeving rond KNX Secure. NIS 2 Directive is een Europese richtlijn die ontworpen is om de cyberveiligheid in Europa aanzienlijk te verbeteren en die naar verwachting volgend jaar ingaat.

Samenwerking Heuvelman – Hateha
Beth San was een mooie kans om te testen hoe het JUNG KNX systeem kan bijdragen aan een innovatieve en efficiëntere installatie. Door de interactie met Heuvelman en Hateha, waarbij Heuvelman ondertussen goed ingewerkt is in de problematiek van een zorgcentrum, konden de juiste technische oplossingen gevonden worden. Door de goede samenwerking tussen Cedrah, Heuvelman en Hateha kunnen de medewerkers van de technische dienst van Cedrah de installaties nu gemakkelijk overzien en beheren.
