NedTrain - keeping you on track


NedTrain, keeping you on track

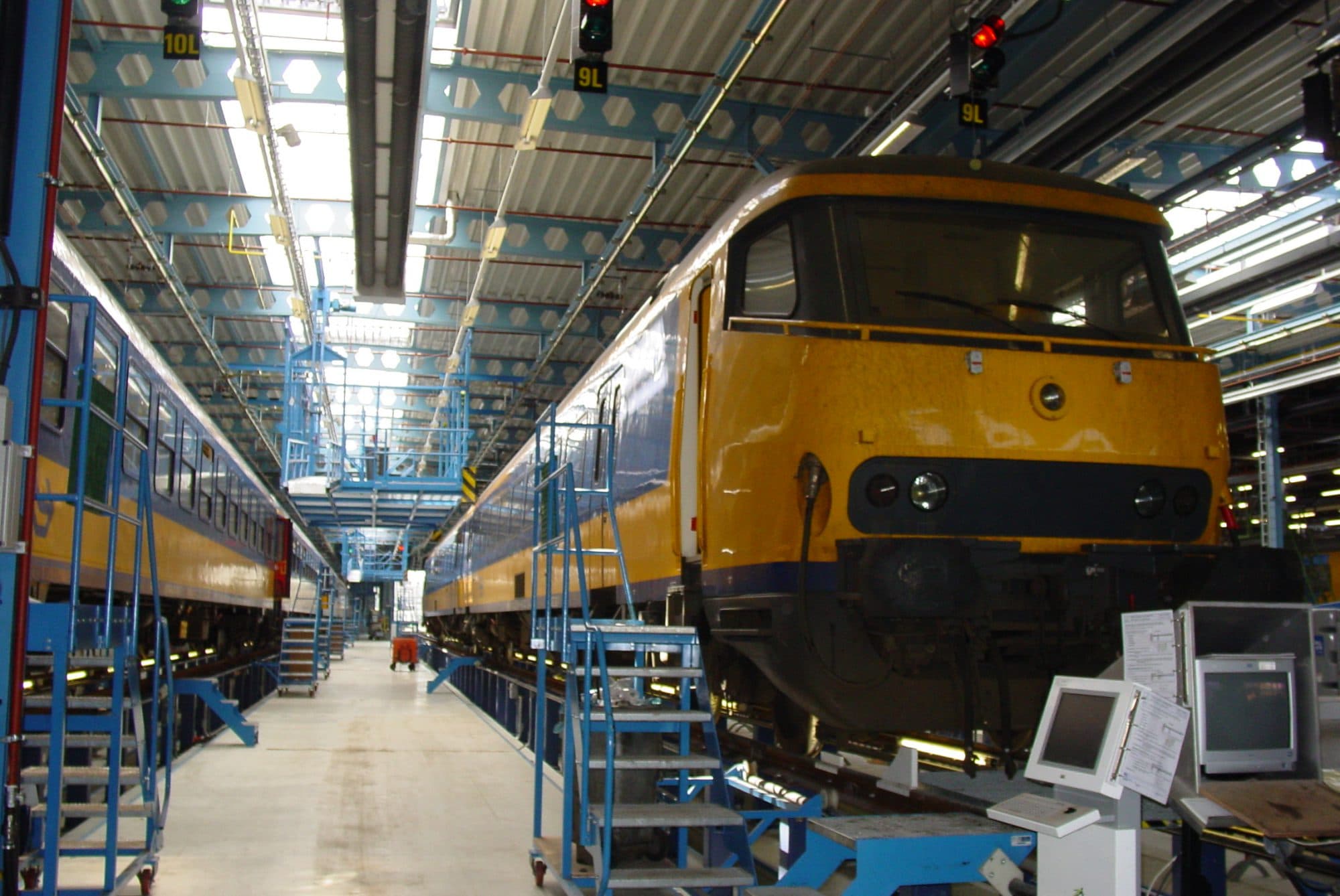

NedTrain B.V. Services is een volle dochteronderneming van de Nederlandse Spoorwegen en is nationaal en internationaal dienstverlenend aan reizigersvervoerders, goederenvervoerders en industriële vervoerders. Maastricht is één van de vijfendertig strategische locaties aan het Nederlandse spoorwegnet waar 24/7 dienstverlening plaatsvindt voor treinen, of het nu gaat om onderhoud, storingen verhelpen, schade herstellen of reinigen. NedTrain houdt de treinen rijdend, en daarmee ook ons reizigers!

Om optimaal en efficiënt te kunnen werken hebben ook de werkplaatsen van NedTrain van tijd tot tijd een revisie nodig. De productie-eenheid in Maastricht met een werkplaats van twaalf sporen was eind 2003 toe aan een algehele opknapbeurt, waarbij tevens de technische installaties onder de loep werden genomen. Installatiebedrijf HVL B.V. uit Maastricht heeft al meerdere projecten voor NedTrain uitgevoerd, en werd ook hier ingeschakeld voor advisering en uitvoering van de elektrotechnische installatie. Aan Hateha de taak om hierin mee te denken.

Agressieve omgeving

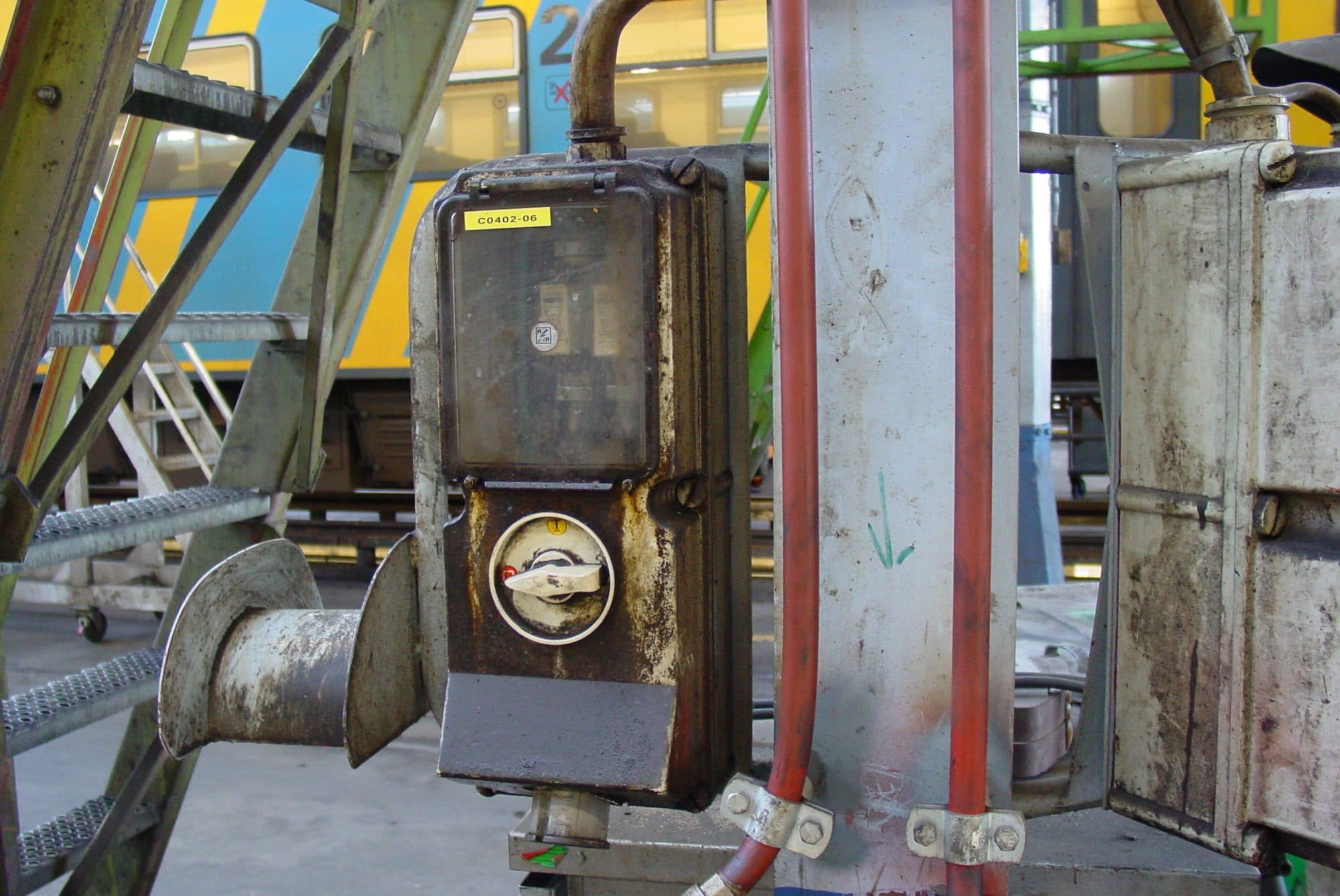

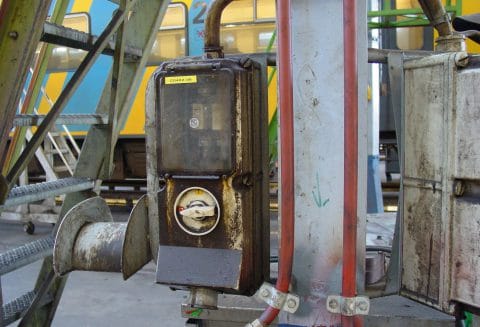

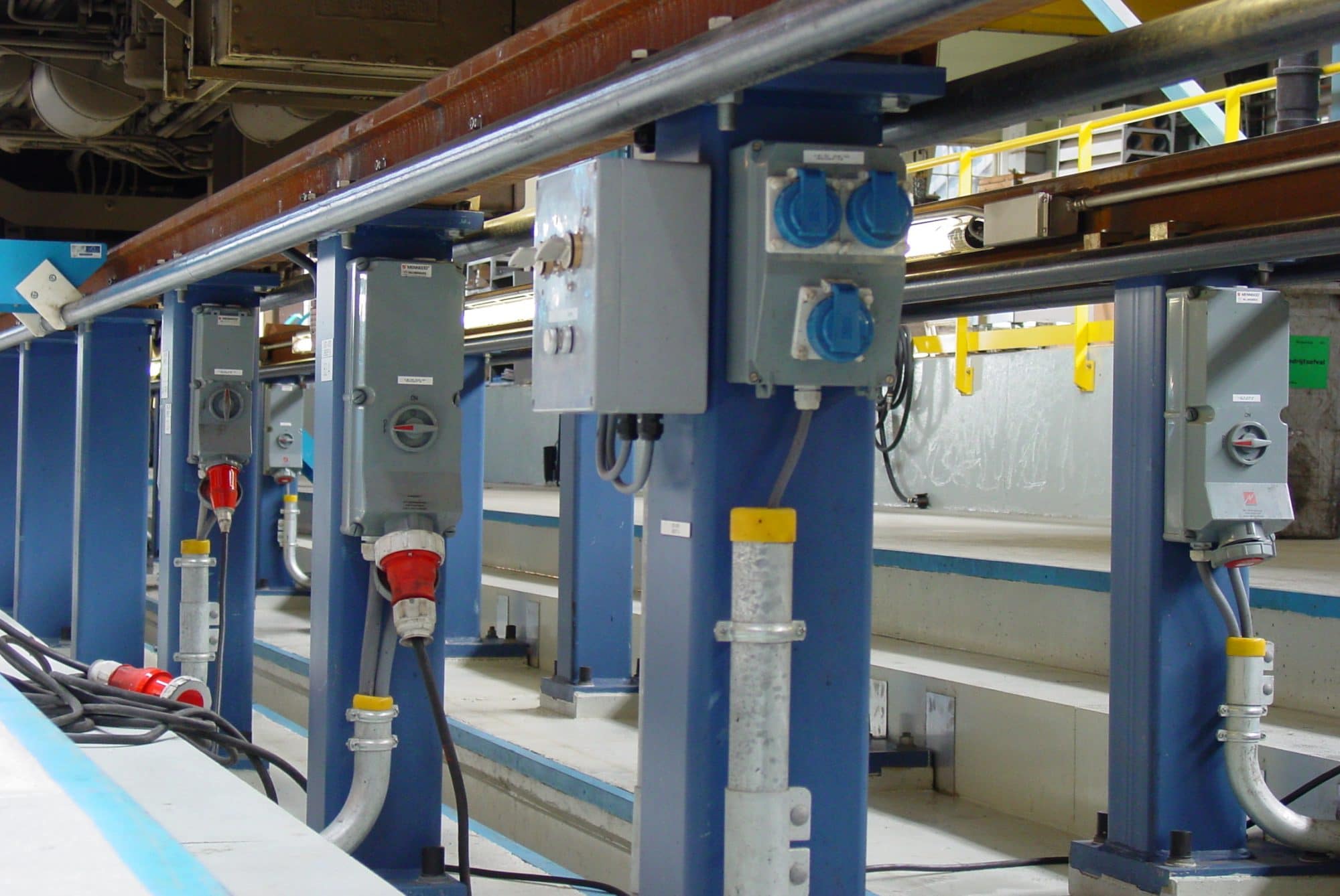

Voor het onderhoud moeten de treinen in de werkplaats ook vanaf de onderkant bereikbaar zijn. Hiertoe hebben alle sporen waar onderhoud aan de treinen wordt gepleegd een zgn. spoorput. In deze spoorput werken onderhoudsmonteurs die voedingen nodig hebben voor onderhoudsapparatuur. Een noodzakelijk deel van het onderhoud brengt smeer, stof en water met zich mee. Het is dus onontkoombaar dat deze spoorputten wandcontactdozen en contactdooscombinaties bevatten en het is evenmin onontkoombaar dat deze wandcontactdozen te maken hebben met een agressieve omgeving. De agressieve omgeving wordt niet alleen veroorzaakt door smeer, stof en water, maar ook door het schoonmaakmiddel waarmee de contactdozen gereinigd moeten worden. De kapotte deksels van oude contactdozen maakten duidelijk dat het bestaande, reguliere, contactmateriaal niet bestendig was tegen de gebruikte schoonmaakmiddelen. Hier heeft MENNEKES contactmateriaal voor dat vervaardigd is uit de speciale MENNEKES kunststof Amelan. Speciaal geschikt voor deze bijzondere (en vuile) omgeving zijn ook de vernikkelde contacten en glasvezelversterkte binnenwerken. Het glasvezelversterkte binnenwerk is beter bestand tegen de warmteontwikkeling als vuile contacten een hogere overgangsweerstand veroorzaken.

Tegendraads
In de oude situatie waren alle contactdozen ter plekke afgezekerd, wat over het algemeen ook de meest efficiënte en veilige oplossing is (in verband met het opsporen van storingen en onderhoud). Om in dit speciale geval te voorkomen dat zich onnodig veel risicomateriaal in de spoorput bevindt, zijn de beveiligingen centraal geregeld en zijn er aparte verdelers aangelegd voor licht en kracht. In verband met alle speciale eisen zijn de wandcontactdozen en –combinaties speciaal voor NedTrain gemaakt.

Op maat gemaakt
Als de treinen in de werkplaats staan zijn ze niet aangesloten op de bovenleiding. Als stroomvoorziening van de trein zelf (voor bijvoorbeeld verlichting) wordt dan gebruik gemaakt van een speciaal ontworpen contactdoos voor 100 Volt gelijkspanning. Deze uitvoering is vijfpolig, wat een uitzonderlijke variant is. Twee van de vijf polen worden gebruikt worden voor signalering. Op de nieuwe treinen zit namelijk een signaallamp die brandt als de machinist dreigt weg te rijden terwijl de kabel nog vastzit.

Veiligheid

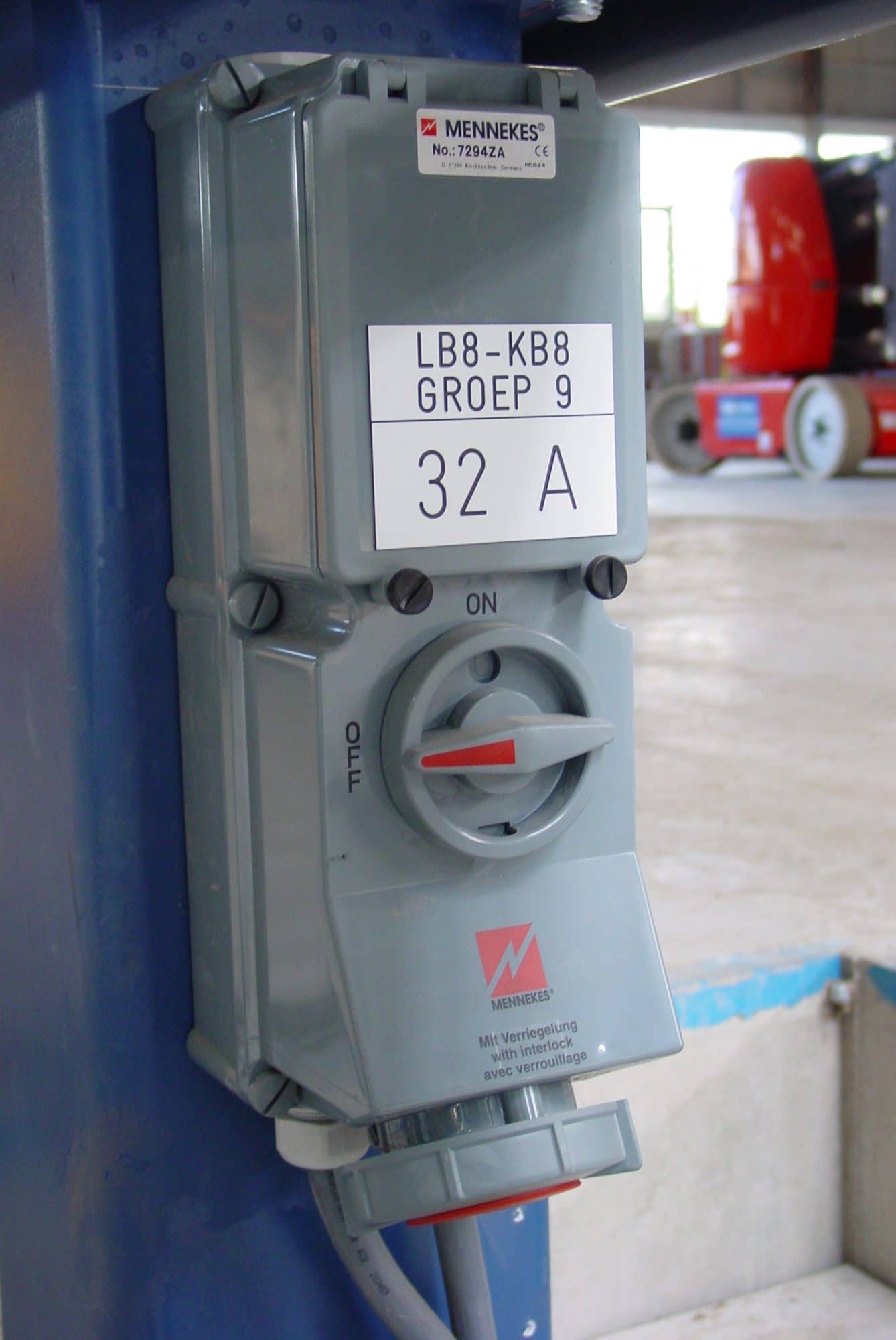

Voor het voeden van lasapparatuur zijn 400 Volt contactdozen nodig in 32A en 63A. Omdat personeelsveiligheid van groot belang is, zijn hier wandcontactdozen gebruikt met een DUO vergrendeling. De mechanische DUO vergrendeling kan pas worden aangeschakeld als de contactstop goed is ingestoken, en de contactstop kan pas weer worden uitgenomen als de DUO vergrendeling is uitgeschakeld.

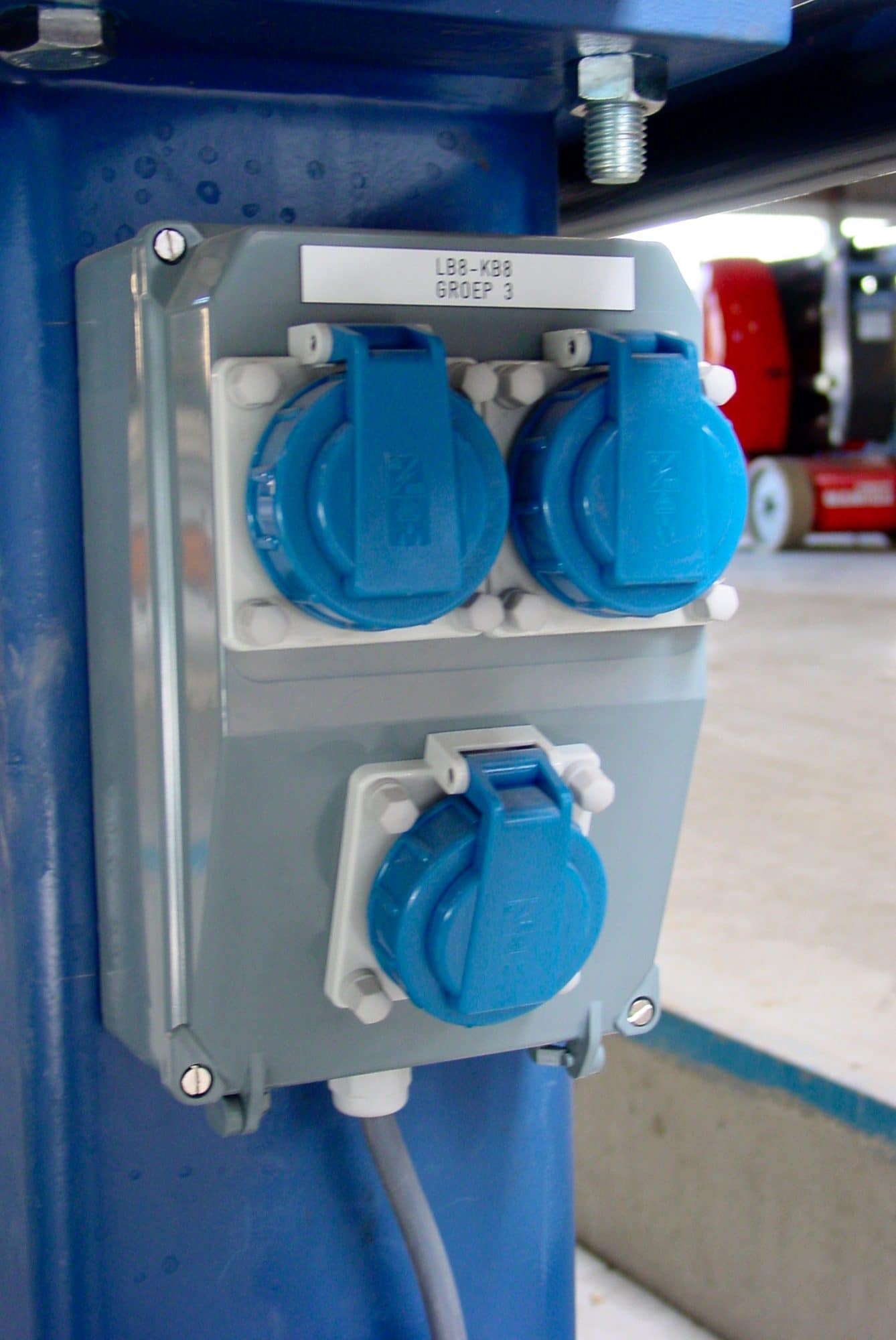

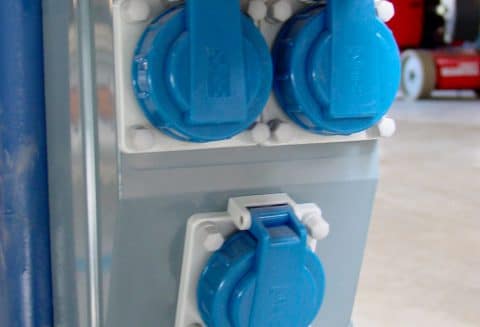

Voor het aansluiten van diverse soorten gereedschap zijn alle spoorputten voorzien van de bijzondere combinatie in IP 68 van drie Schuko® contactdozen. Alle, in de spoorput gebruikte, contactdozen zijn uitgevoerd in beschermingsgraad IP 67 of hoger, zodat er geen onveilige situatie kan ontstaan als de speciaal gemaakte vloeren worden schoongespoten.

NedTrain keeps you on track.
Hateha denkt mee met HVL, NedTrain … en desgewenst ook met u!
