Nieuwe fietsbrug over de Haarlemmertrekvaart

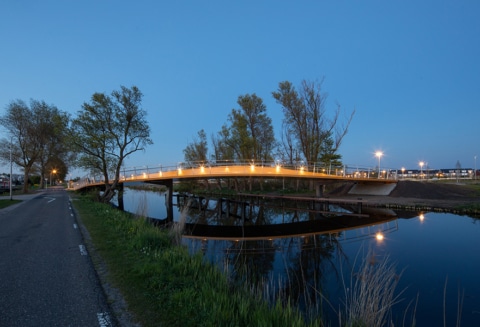

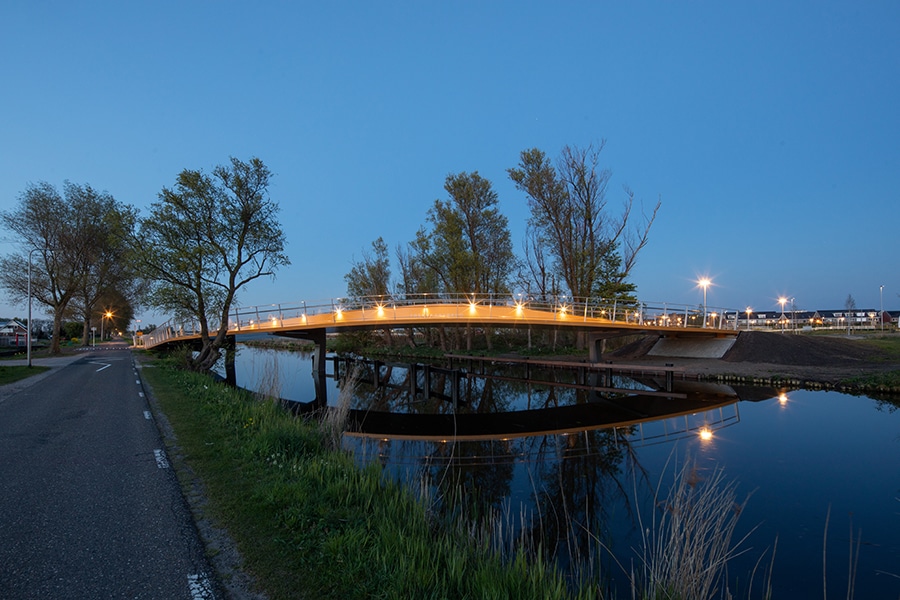

Als onderdeel van project Noordelijke Randweg Voorhout is in het voorjaar de nieuwe fietsbrug over de Haarlemmertrekvaart geopend. De brug is bestemd voor fietsers en voetgangers en vormt een nieuwe en snelle verbinding tussen Voorhout, Noordwijk en Noordwijkerhout.
Slank ontwerp

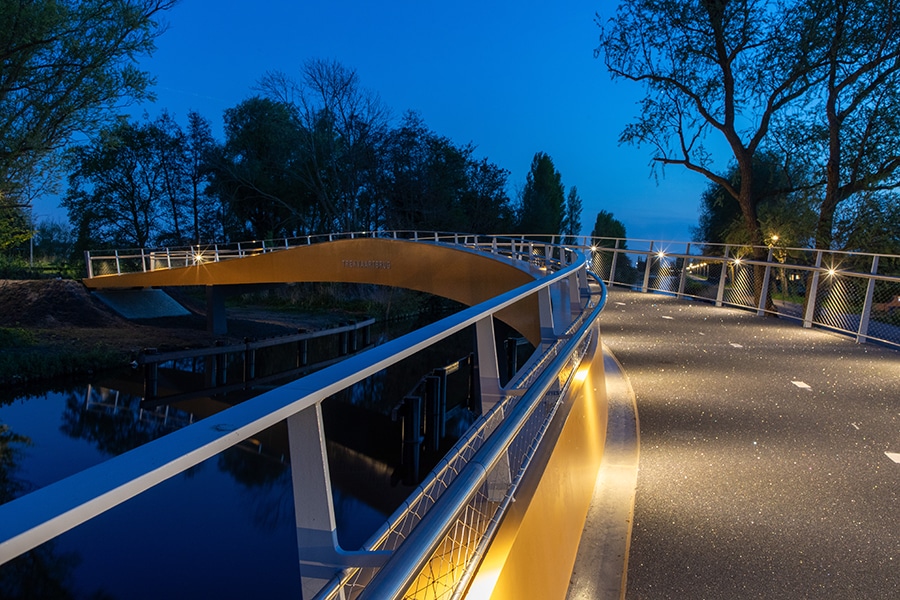

De brug is ontworpen door ipv Delft voor opdrachtgever Gemeente Teylingen. Opdracht van de gemeente was een vrije doorvaart van 7 meter breed en 2,5 meter hoog, terwijl ontwerper ipv Delft ook graag de fietsers wilde ontzien door het hoogteverschil van de brug zo veel mogelijk te beperken. De onderdekse brugconstructie moest dan ook minimaal zijn. Een asymmetrische constructie met dragende torsiekoker bleek de oplossing. Met deze asymmetrische vormgeving komt de koker in het midden van de brug een heel eind boven de brug uit en is de constructiehoogte onder het brugdek uiterst klein. Bijkomend voordeel van deze oplossing is het heel eigen karakter dat brug nu uitstraalt. Met het uitkragende brugdek oogt de brug luchtig en slank.
Unieke verlichting – Nanodots van Meyer

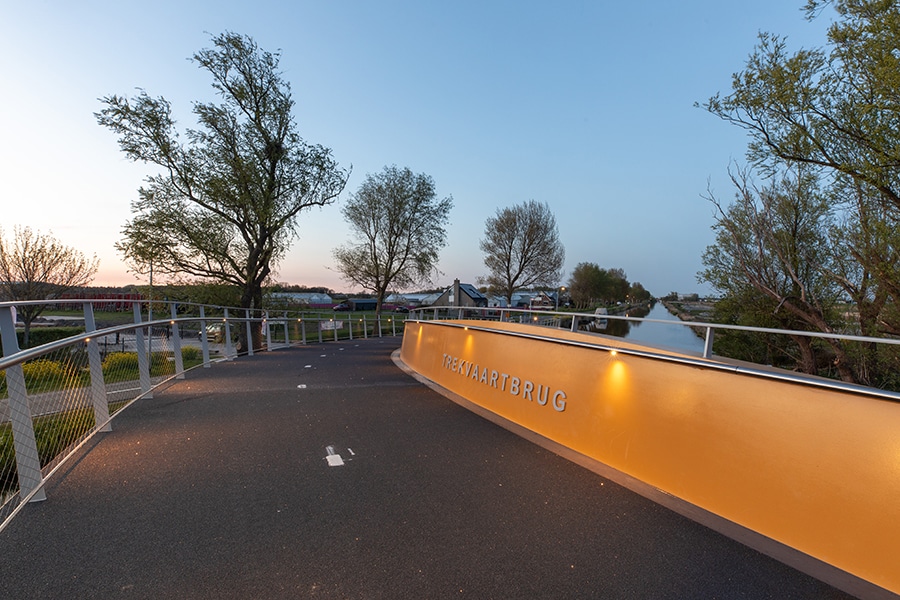

Om de unieke, slanke belijning van de brug te benadrukken zijn de wanden opvallend geel geschilderd terwijl de rest van de brug een ingetogen kleurstelling heeft. Als verlichting op de brug heeft ipv Delft gekozen voor Meyer Nanodots. Voor de realisatie van de brug was aannemersbedrijf Damsteegt B.V. uit Meerkerk verantwoordelijk. Zij hebben veel ervaring op het gebied van dergelijke civiel-technische projecten en hebben ook de verlichtingsinstallatie met de Nanodots aangelegd.

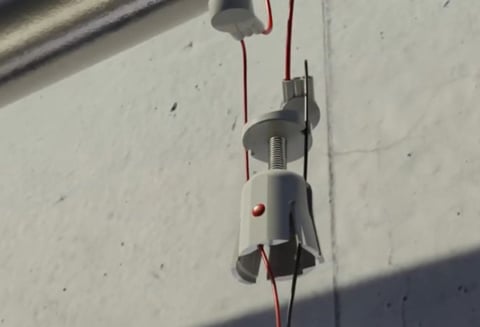

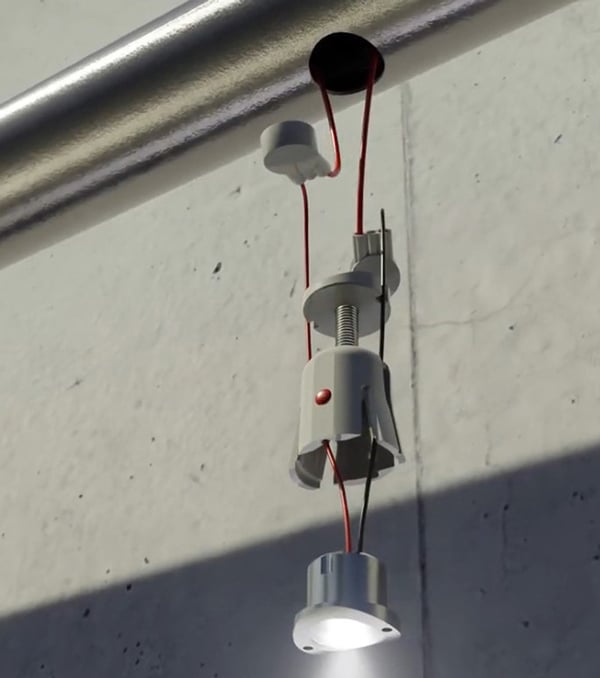

De Nanodots zijn kleine armatuurtjes die speciaal gemaakt zijn voor montage in leuningen. De standaard inbouwspots in de Nanodot serie kunnen in de lengte worden afgesteld voor buisdoorsnedes van maximaal 45 mm. Deze brugleuningen zijn echter groter en de
50 Nanodots zijn als specials gefabriceerd voor een doorsnede van 56,3 mm. De Nanodots zijn geschikt voor DALI besturing of gewoon AAN/UIT schakelen. Met de bolvormige flens worden de roestvrij stalen Nanodots naadloos opgenomen in het strakke ontwerp van de brug.
Niet storend voor de omgeving, wel sfeervol

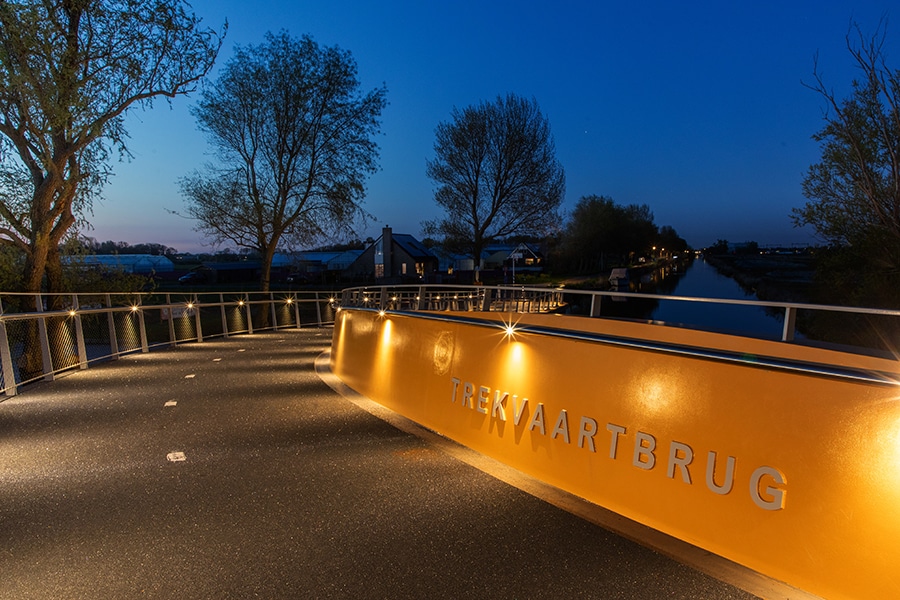

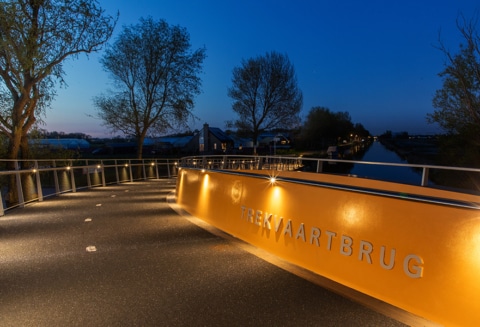

De Nanodot spotjes zijn volkomen verblindingsvrij en in dit geval gericht op het brugdek. Zo geven zij gelijkmatige verlichting zonder strooilicht. Fijn voor mensen op de brug maar ook voor dieren in de omgeving. De warmwitte lichtuitval is bilateraal asymmetrisch waardoor de verlichting bijzonder effectief is en de armaturen verder uit elkaar kunnen worden geplaatst. Bovendien zijn de lichtpunten niet recht tegenover elkaar, maar om-en-om versprongen geplaatst om het aantal lichtpunten tot een minimum te beperken.

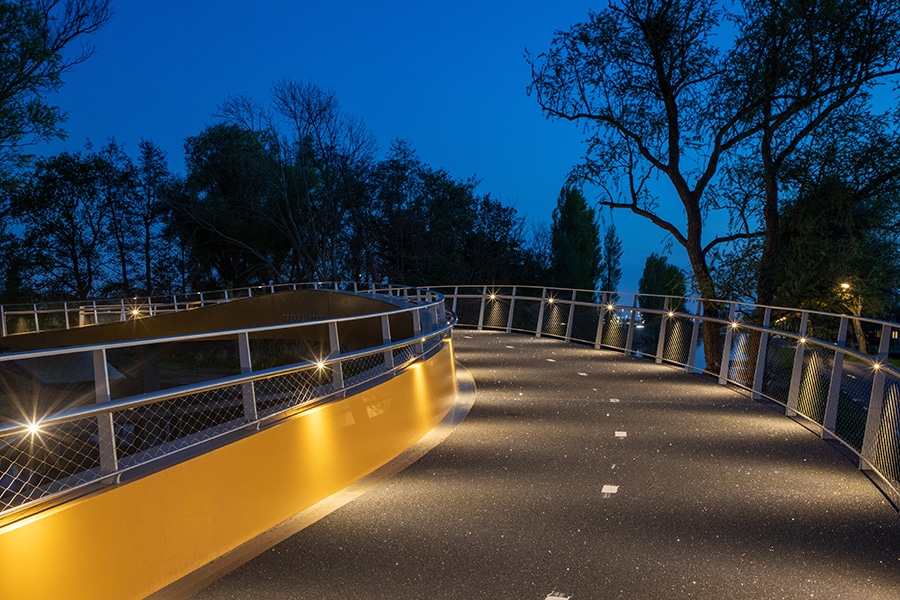

Het lichtontwerp met de Nanodots dat de glooiende lijn van de brugleuning volgt, accentueert de slanke belijning van de brug waardoor de brug ’s avonds een elegant en licht silhouet krijgt. Deze wijze van aanlichten – waarbij de verlichting uitsluitend in de leuning van de brug is geplaatst in tegenstelling tot mastverlichting – draagt bij aan de hedendaagse aanpak van hoogwaardige en doelgerichte brugverlichting, waarbij de focus ligt op veiligheid voor de gebruikers én de ecologische effecten beperkt blijven. Deze specials van Meyer zijn uniek in hun soort, gemaakt van hoogwaardig roestvrij staal en geven, ondanks hun minimale afmeting, voldoende lichtopbrengst om de hele brug te verlichten.
